KUKA機器人KR C4 箱柜冷卻系統

　　KUKA機器人KR C4 說明

　　KUKA機器人KR C4箱柜冷卻裝置包含兩條冷卻循環回路。 裝有控制、功率電子元器件的箱內范圍通過一個換熱器進行散熱。 在箱柜的外部區域，KPP 和 KPS 的低壓電源件、鎮流電阻和散熱體則直接通過外部空氣適當冷卻。

　　KUKA機器人KR C4箱柜結構

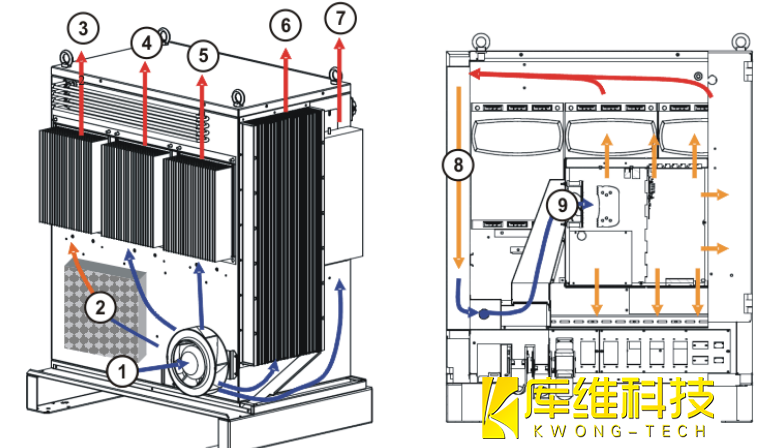

　　冷卻循環回路如下圖：


　　1 外部風扇空氣入端

　　2 低壓電源件冷卻器

　　3 KPP 空氣出口

　　4 KSP 空氣出口

　　5 KSP 空氣出口

　　6 熱交換器空氣出口

　　7 電源濾波器空氣出口

 　  8 通氣管道
       9 KPC 進氣道
