淺析工業機器人KR C4控制系統的接口
發布日期：2022-06-30 16:25 ????瀏覽量：
接線板：
1.電源線 / 供電電源
2.用于機械手的電機導線
3.用于機械手的數據線路
4.庫卡 smartPAD 線路
5.PE 線路
6.外圍導線
視具體選項和客戶需求而定，接線板可附設不同的零部件。
線纜長度 ：
KR C4 專用線由一條電機連接線和一條數據線構成。 它以套件的形式而供應，且長度如下：
1.全套線長 7 米
2.全套線長 15 米
3.全套線長 25 米
4.全套線長 35 米
5.全套線長 50 米
接線板

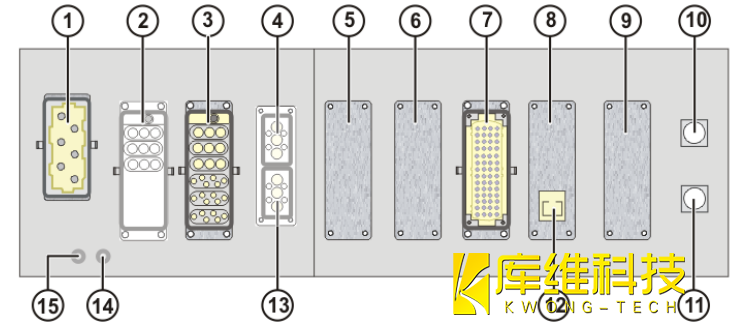

接線面板概覽：
1 XS1 電源接口
2 X7.1 附加軸 （7）電機接口 （選項）
3 X20 驅動電機接口 （軸 1-6）接口
4 選項
5 選項
6 選項
7 X11 接口（可選）
8 選項
9 選項
10 X19 smartPAD-接口
11 X21 RDC- 接口
12 網絡（選項）
13 選項
15 SL2 主電源接地導線

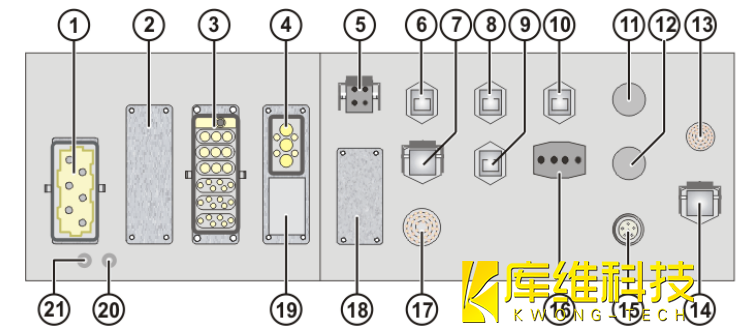

因客戶而異的接線板示例圖如下：
1 X1 電源接口
2 選項
3 X20 驅動電機接口 （軸 1-6）
4 X7.1 附加軸 （7）電機接口（選項）
5 X210 電源開關
6 X217 （選項）
7 X218 （選項）
9 X214 工業以太網輸出
10 X215E 工業以太網控制器
11 選項
12 選項
13 X19 smartPAD- 接口
14 X21 RDC- 接口
15 X42 校準檢驗
16 X215P 工業以太網 （動力）
17 X33 快速測量
18 選項
19 選項
20 SL1 機械手接地導線
21 SL2 主電源接地導線
